莆田高压断路器磨合测试系统

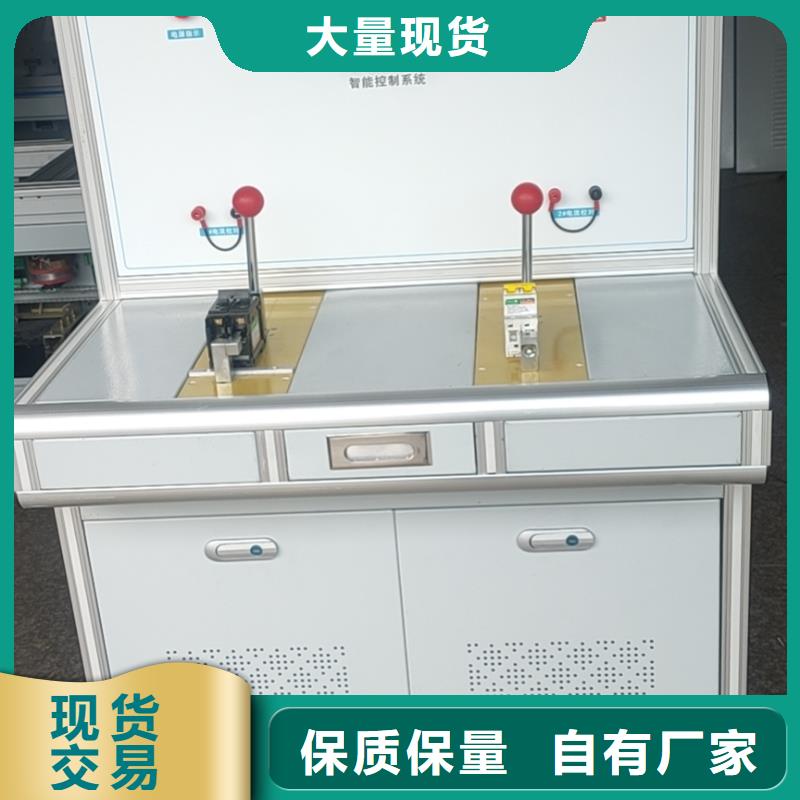

莆田电器综合试验台3特殊情况下的保护在测控系统失效的情况下，可按下控制柜上的紧急停机按钮，可迅速切断被试系统的主电源。莆田电器综合试验台试验工装根据试验需求定制试验工装，能够、的进行试验操作。8主要部件清单表2 主要部件清单序号自制21150V直流电源个19技术服务和售后服务9.1技术服务对买方技术人员进行该设备调试的培训对买方技术人员进行该设备操作培训。9.2售后服务本产品在正常情况下是免维护的。该设备在正常情况下质保期为12个月，从终验收签字之日起计算。在保质期内，卖方负责提供设备维护和更换零部件，接到用户通知后，一星期内保证设备恢复正常运行。自接到服务通知（电话、传真或信函）始4小时内作出响应并指导用户解决问题；对用户不能自行解决的问题在24小时内到用户现场进行维修。

莆田高压断路器磨合测试系统
<莆田>天正华意电气设备有限公司

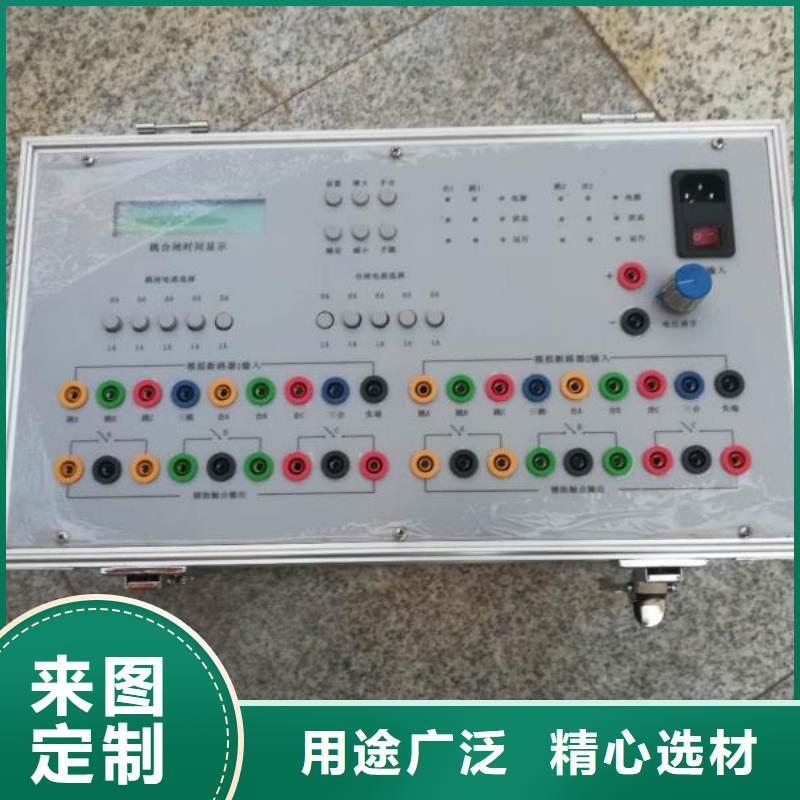

莆田电器综合试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务：○ 两年免费质保。注：人为损坏酌情处理。○ 本产品享受终生维修。○ 电话技术支持。 ▲ 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套▲ 在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。

<莆田>天正华意电气设备有限公司
莆田高压断路器磨合测试系统

莆田电器综合试验台TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

<莆田>天正华意电气设备有限公司 莆田高压断路器磨合测试系统

莆田电器综合试验台继电器综合测试台使用说明书青岛天正华意电气设备有限公司 一、简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

<莆田>天正华意电气设备有限公司 莆田高压断路器磨合测试系统

莆田电器综合试验台型号选择完成后退出型号设置界面。（如果没有当前被测件型号，需要添加新型号。添加方式见6.2.3）如图6-2-5所示图 6-2-56.2.3、型号设置在进行新型号继电器实验之前需要添加继电器型号，以方便后续使用，添加型号界面如图6-2-7所示：图6-2-7进入设置界面以后，首先检查左侧列表中是否已有当前型号，如果有就左击选取型号后，点击【选定返回】按键继续试验。如果没有当前型号，就点击【添加型号】按键，根据当前型号参数填写或选择测试参数，设置完成后点击【确定添加】按键。添加完成后再点击【系统参数】按键，根据继电器说明书设置测试结果的判断标准，完成后点击【确定】返回添加界面，再点击【选定返回】继续测试。当型号参数有变化或需要修改测试参数时，先左击选定型号，然后点击【修改型号】，修改完成后点击【确认修改】按键，完成操作。6.2.4、详细说明普通继电器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择普通继电器型号。4.测试项如图所示：5.根据被测件型号设置好对应参数。6.首先点击“线圈电阻”按钮测试线圈电阻。7.然后点击“触点状态”测试剩余项。点击“吸合释放测试”，系统将进行吸合释放测试。测试开始时，电压从0V开始逐渐上升，上为“额定电压”。当继电器吸合时，系统记录当前电压以及电流。根据提示，之后进行降压操作。

<莆田>天正华意电气设备有限公司

莆田电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。

<莆田>天正华意电气设备有限公司 莆田高压断路器磨合测试系统

莆田电器综合试验台操作说明 手动测试部分6.1.1、首先把试验台上的手自动开关旋转到“手动”的位置6.1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。

<莆田>天正华意电气设备有限公司 莆田高压断路器磨合测试系统

莆田电器综合试验台 操作软件需具有良好的交互性，配置液晶显示器，需将显示器内嵌于操作面板具备操作人员登陆管理，可根据需要增加或减少操作人员登陆权限，操作软件需具有参数维护功能，方便用户后续增减所需试验的元件型号。7. 操作软件需具备记录试验结果功能，用户可根据试验日期，试验人员作为查询条件查询试验记录；试验台需配备打印机，且可将试验记录报表导出、打印。8. 配齐各类测试专用接线9. 操作软件需醒目，便于人工输入，常用型号可直接选择，特殊型号人工输入并具备记忆功能，各类软件测试界面分开10.本试验台不同类型的试验原件试验界面均独立，不可和其他类型元件界面混淆，试验记录需独立打印，不可全部元件试验记录在一个记录表上。11. 试验台需具备状态指示功能，不同类型元件测试时，需正确指示试验台工作状态；12.操作软件醒目，便于人工输入，常用型号可直接选择，特殊型号人工输入并具备记忆功能，各类软件测试界面分开。
