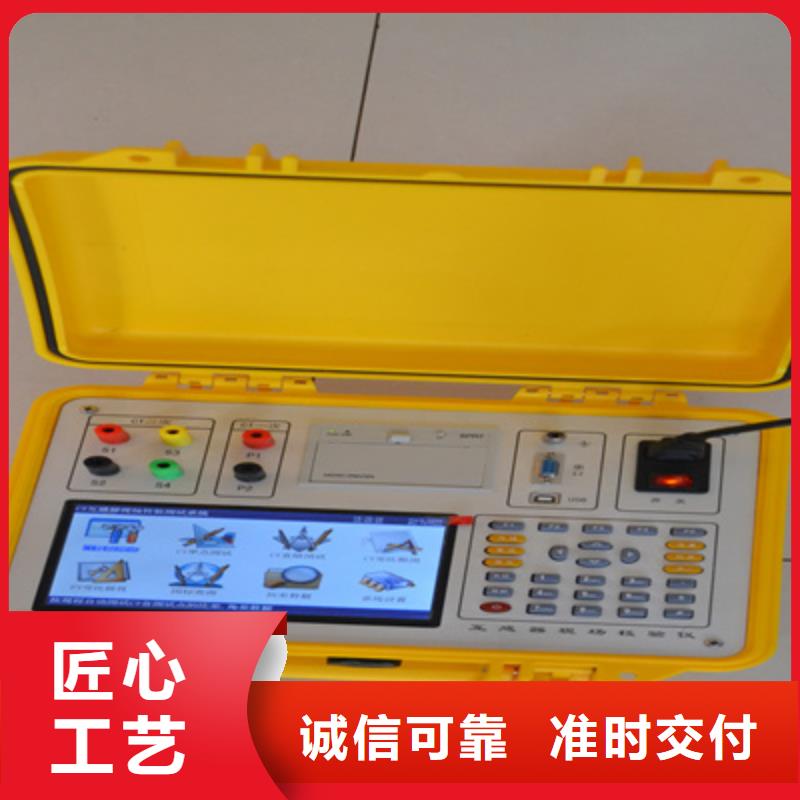

莆田二次压降负载测试仪功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

莆田二次压降负载测试仪如设置基准量角度为330°，则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整，保证各输入量之间的相位关系。增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系，如假定UA 为0°，则UAB 应为330°。假设UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向为:逆时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:顺时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:三点，基准量角度为:330°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示: 角度正方向为:顺时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示:十一、单路测量1、功能说明单路测量界面用大字体显示单路的电压，电流，相位，功率因数，功率，频率参数。大字体显示更清晰简洁，不同于三相伏安界面，本界面下的可以测量UAUBUC任一相的频率。界面如下图所示。2、操作说明数据保持功能保持功能使屏幕上的参数测量值，保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到矢量图界面按下F1键，仪表跳转到矢量图界面。切换通道按下F3键，实现A相/B相/C相 通道的切换。

<莆田>天正华意电气设备有限公司 莆田价格合理的二次压降负荷在线测试仪 销售厂家

莆田二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

<莆田>天正华意电气设备有限公司 莆田价格合理的二次压降负荷在线测试仪 销售厂家
<莆田>天正华意电气设备有限公司 <莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪 主要技术指标环境条件温度：－5℃～40℃相对温度：＜95％（25℃）海拔高度：＜2500mm外界干扰：无特强震动、无特强电磁场2. 2 PT二次负荷测试时仪器主要技术指标1). PT二次负荷测试⊙导纳测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电压表头：0.5％⊙电阻测量范围：0.1Ω-50.0Ω⊙阻抗测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电流表头：1％2. 3 CT二次负荷测试时仪器主要技术指标——阻抗测量范围：0.1Ω—50.0Ω——阻抗测量准确度：X＝(2％×X＋2％×Y2个字)Y＝(2％×X＋2％×Y2个字)2个字——仪器的量化误差电流表头：1％第三章 面板说明①为充电接口②为充电中③为充电结束④为电量不足⑤为操作按键⑥为RS232通讯口⑦为钳表电流输入⑧PT侧电压输入⑨液晶显示器⑩为电源开关第四章 测试过程中需要注意事项4. 1 为了保证工作人员在现场试验中的人身和电力系统发、供、配电气设备的运行，必须严格执行DL409-1991《电业工作规程》。4. 2 电气设备分为高压和低压两种：高压：设备对地电压在250V以上者；低压：设备对地电压在250V及以下者；4.3 工作人员与带电高压设备的距离表1高压设备带电时的距离电压等级（kV） 距离（m）10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介绍a)CT负荷：测试CT二次负荷。b)PT负荷：测试PT二次负荷。c)升级接口：程序升级接口，不对用户开放。d)数据中心：可以浏览数据，删除数据。e)出厂时间：出厂时间 f)厂家设置：该设置不对用户开放，

莆田二次压降负载测试仪尊敬的顾客感谢您购买本公司TH-HC二次负荷测试仪在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本装置。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足 您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身产品保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。忠告请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。防止火灾和人身伤害使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。

<莆田>天正华意电气设备有限公司
莆田价格合理的二次压降负荷在线测试仪 销售厂家

莆田二次压降负载测试仪一、功能特点1、自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。2、自动计算三相的比差、角差、综合误差。3、自动完成电压互感器和电流互感器二次回路负荷的测量。4、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。5、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。6、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。7、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。8、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。9、电池剩余电量百分数指示功能，绝非简单的亏电报警。10、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。11、用户可随时将测试的数据通过微型打印机将结果打印出来。12、测试结果存储功能，可存储200组测试数据。13、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

<莆田>天正华意电气设备有限公司

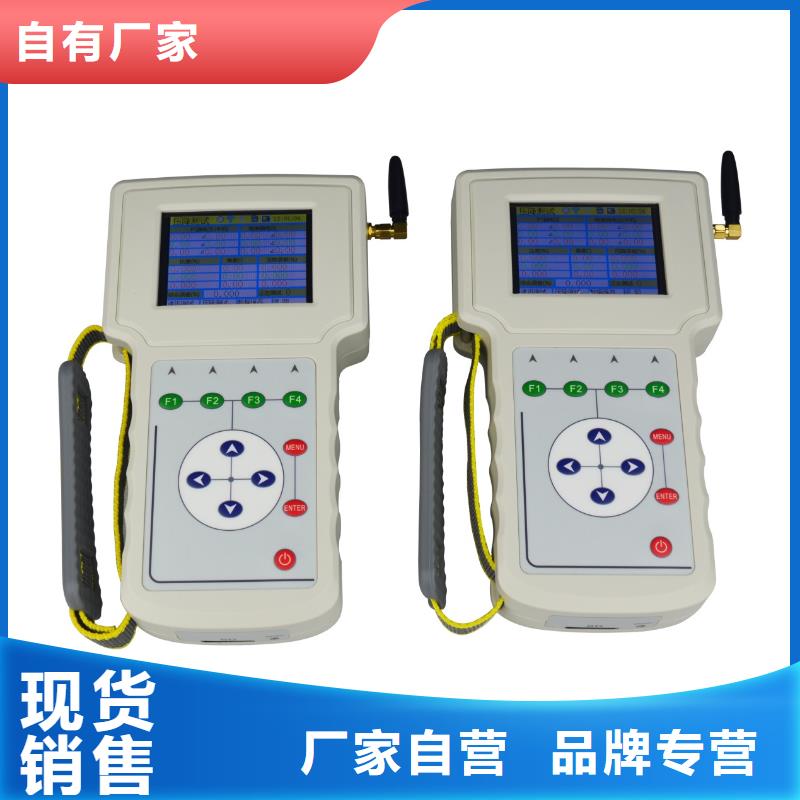

莆田二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。

莆田价格合理的二次压降负荷在线测试仪 销售厂家 <莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线图八、矢量分析屏－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线图九、矢量分析屏－三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；

莆田二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。

<莆田>天正华意电气设备有限公司
莆田价格合理的二次压降负荷在线测试仪 销售厂家 <莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中I％表示 实际电流与额定二次电流的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“CT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。九、三相伏安测量1、功能说明该功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如下图所示：图3注意：此处的频率显示的是I相电压的频率，要测量I相II相的频率，请使用“单路测量”功能。2、操作说明数据保持功能保持功能使屏幕上的参数测量值保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到主界面按下F1键，仪表切换到主界面。切换到真有效值测量状态按下F3键，仪表切换到真有效值状态，默认情况下，界面上显示的电压，电流幅值是基波幅值，而切换到真有效值测量状态，则界面上显示的电压，电流幅值是真有效值。切换到矢量图界面按下F4键，仪表切换到矢量图页面。十、矢量图测量1、功能说明该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位

<莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。表号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。

莆田价格合理的二次压降负荷在线测试仪 销售厂家

莆田二次压降负载测试仪电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

<莆田>天正华意电气设备有限公司 莆田价格合理的二次压降负荷在线测试仪 销售厂家

莆田二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

<莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪主要由厂家设置一些初试出厂数据。第五章CT负荷测试说明5. 1接线图单相CT负荷测试接线图5. 2具体操作说明按接线图接线后，打开仪器仪器，显示主菜单按“确定”键进入主界面如图，按“上下”“确定”键选择到“CT负荷”如图输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如果需要存储，长按数字键“2”后，按“确定”键即可。—I：CT二次电流—R：CT二次负荷中的电阻分量—X：CT二次负荷中的电抗分量—COSφ：根据RX算出的功率因数—U：—Z：U/I —Sn：U＊I—φ：根据R X算出二次负荷电流电压之间的角度第六章 PT负荷测试说明6. 1接线图单相PT负荷测试接线图6. 2具体操作说明按接线图接线后，打开仪器，仪器显示主菜单图按“确定”键进入主界面如图按“上下”“确定”键选择到“PT负荷”如图，输入各项参数（方法是按“上下”键移动到需要修改的地方，按“确定”键，然后按数字键输入即可）移动“上下”键到“开始测量”按“确定”键进入测量界面，如图如需要存储，长按数字键“2”后，按“确定”键即可。—U：PT二次电压；—G：PT二次负荷中的电导分量；—B：PT二次负荷中的电纳分量；—φ：根据GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 检定方法7. 1CT负荷检定接线图检定时可以使用互感器整检台，选择阻抗测量回路即可，只需要TO TX短接后穿过钳表。KD接电压输入（使用PT侧黄色和黑色两根7. 2PT负荷检定接线图检定时可以使用互感器整检台，选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入（使用PT侧黄色和黑色两根线）。

<莆田>天正华意电气设备有限公司 莆田价格合理的二次压降负荷在线测试仪 销售厂家
莆田价格合理的二次压降负荷在线测试仪 销售厂家 <莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。使用适当的保险管。只可使用符合本产品规定类型和额定值的保险管。避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿、易爆环境下操作。保持产品的清洁和干燥。——术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品或其它产品损坏的做法。

<莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪电压互感器电压与负荷特性目前对互感器误差测试时，通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试，但互感器运行过程中实际二次负荷是多少？是不是就是互感器铭牌上规定值？互感器在实际二次负荷下的误差是多少？为了解决上述问题，实际测试互感器二次负荷就显得特别重要。同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。在测试现场二次负荷时停电断开电流回路既不方便也不。我公司产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。另外有些公司产品采用取PT电压作为仪器工作电源，这种方式不是很，在这种方式下，相当于给PT/CT增加了负荷，同时仪器变压器的瞬间激磁电流很可能引起系统保护动作，影响供电。我公司仪器采用大容量锂电池作为仪器工作电源，既可以保障系统又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。

<莆田>天正华意电气设备有限公司

莆田二次压降负载测试仪历史记录界面操作：在主界面下，通过”键选择“历史记录”，按“ENTER”键进入该界面如下图所示:在本界面下，通过“键来选择当前记录和翻页。按下F1键，查看当前记录，当前记录分两屏显示，屏显示测试时环境参数，第二屏显示实际的测试结果。界面如下图所示。按下F2键，删除当前记录此时只是在内存中删除了记录，并没有在存储器中完成删除的操作，需要按下“MENU”才真正完成删除的操作。按下F3键，导出数据导出数据是将保存在内部存储器的历史记录，全部保存到SD卡里，以当前时间年月日小时命令的文件里，如当前时间是2016-05-28 09:20:30， 则此时导出文件的名为：.DAT文件。按下F4键，清空记录清空记录是指将保存到内部存储器的所有历史记录删除。它不会删除SD卡里的数据。七、系统设置界面操作：系统设置界面包括了当前时间的设置以及自动关背光时间的设置。通过“←”“→”键选择要更改的项目，然后通过“↑”，“↓”键来完成更改。界面如下图所示：按下F1键，恢复默认的关液晶背光时间按下F2键，保存当前设定的关背光时间按下F3键，保存当前设定的时间按下F4键，返回到主菜单八、二次负荷在线测试1、测量接线3线PT负荷测试接线在PT侧进行测试。PT侧A、B、C相电压线分别接到测量终端的U1、Un、U3端子上；用A、C(分别接到测量终端的I1，I3上)两把钳形电流互感器分别接到PT侧A、C相上，注意：相别一定要对应，否则测试结果不正确。接线图如下所示：4线PT负荷测试接线在PT侧进行测试 ，PT侧A、B、C、N相电压线分别接到测量终端的U1，U2，U3，UN端子上；用三把钳形电流互感器分别卡到PT侧各相上

莆田二次压降负载测试仪电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
